免费ARP与代理ARP在工业场景的应用

ARP在IPv4网络中扮演着重要角色，我们知道主机最终通信靠的是MAC地址，可是我们平时只是用IP地址来进行通信的，这是因为ARP在默默的帮我们做着底层的翻译工作。在实际工作当中，可能会用到ARP的地方，包括同网段通信、跨网段通信、检测地址冲突、更新硬件地址、作为代理网关、建立映射关系等。本篇先为大家介绍免费ARP和代理ARP在实际工作中的应用。

场景一：工业现场问题排查，会遇到网络时断时续。本端与对端在同网段，出现网络不稳定的情况。ARP是容易被忽视的排查点，ARP的哪些技术能帮到我们呢？

场景二：由于当初规划不尽合理，防火墙将相同网段分割开来，不想调整网络结构还想实现网络隔离，此种情况下能满足客户需求吗？

场景三：两个车间之间的路由器或交换机无法修改（忘记账户密码了），但又希望两个车间能够实现访问控制。实施部署会遇到什么问题，而又需要ARP技术来解决呢？

01.

免费ARP与代理ARP介绍

1、 为什么需要ARP

因为32位IP地址用于网络层通信，48位的MAC地址用于链路层通信，逻辑IP地址与硬件MAC地址是独立工作的，所以需要一种地址解析的机制来提供映射。

2、 ARP的作用

ARP用于将IP地址解析为MAC地址。

3、 免费ARP的作用

免费ARP用于检查重复的IP地址或通告新的MAC地址等场景。

4、 代理ARP的作用

代理ARP用于IP网段被分割或路由使用出接口等场景。

02.

解决方案介绍

首先要知道，主机最终通信靠的是MAC地址。即使是跨网段通信，最后也会交给那个网段的网关，网关和目的主机通信也是同网段，此时还是MAC地址的通信。

1、场景一解决方案介绍

① 需求：由于二层交换机未及时更新MAC地址表（偶现），导致工程师站去往MES使用了旧MAC地址。在不修改二层交换机的情况下，主动及时更新二层交换机MAC地址表，使工业环境网络快速收敛，进一步保障工业场景的即时通信。

② 方案：防火墙配置免费ARP，来及时的周期性的通告自己的MAC地址。

③ 原理：通过配置免费ARP，使防火墙主动发送Gratuitous ARP消息（源、目的IP都是自己），来触发直连ISP设备更新ARP表和二层交换机更新MAC地址表。

2、场景二解决方案介绍

① 需求：由于管理员在规划网络时“偷懒”，将操作员站与数据库服务器规划到同一网段中。现在希望防火墙作为三层设备进行隔离与防护，来进一步提高网络的安全性。

② 方案：配置代理ARP，由防火墙代为应答操作员站发出的ARP请求。

③ 原理：操作员站与数据库服务器属于同网段，由于被防火墙分割形成了不同的广播域，所以操作员站的ARP广播请求无法到达数据库服务器，需要防火墙配置Proxy ARP来做应答和中转。

3、场景三解决方案介绍

① 需求：由于客户将路由配置了出接口方式，导致网络不通，现在只能改变FW的情况下尝试解决该问题。

② 方案：防火墙配置代理ARP，由FW代为应答R1发出的ARP请求。

③ 原理：R1路由使用出接口方式会识别为直连网络，由此认为目的IP地址与接口IP地址是同网段，会直接发送ARP广播请求获取目的IP地址的MAC地址。由于FW分割广播域，所以ARP广播无法穿越FW，通过配置Proxy ARP让FW代为应答及中转。

03.

典型案例-场景一

1、任务说明

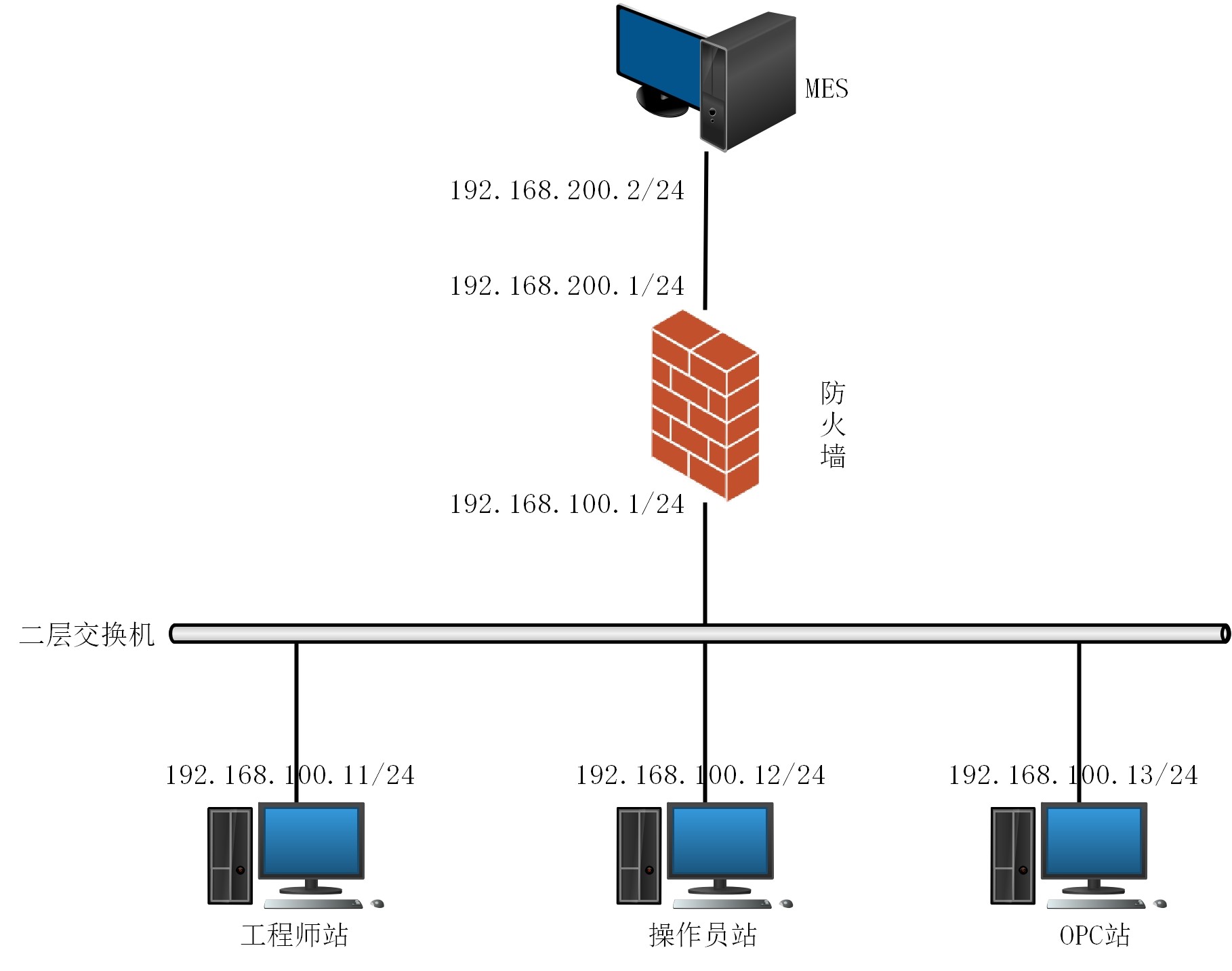

上线部署防火墙需要尽快连通业务，及时更新直连设备的MAC地址，最终保障业务能够快速割接完成。

2、配置说明

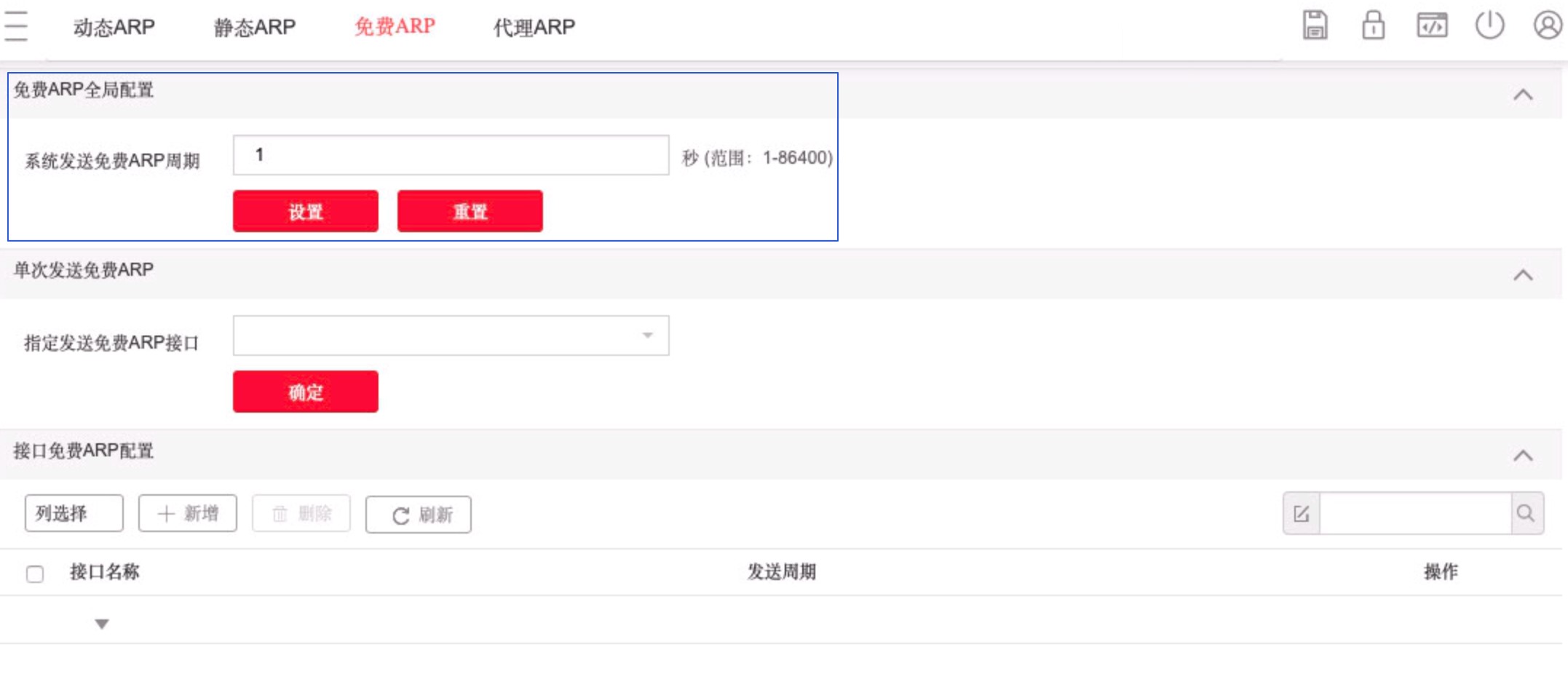

① 全局配置（方式一）

六方云工业防火墙可以一键全局配置，让所有接口周期性地发送免费ARP。

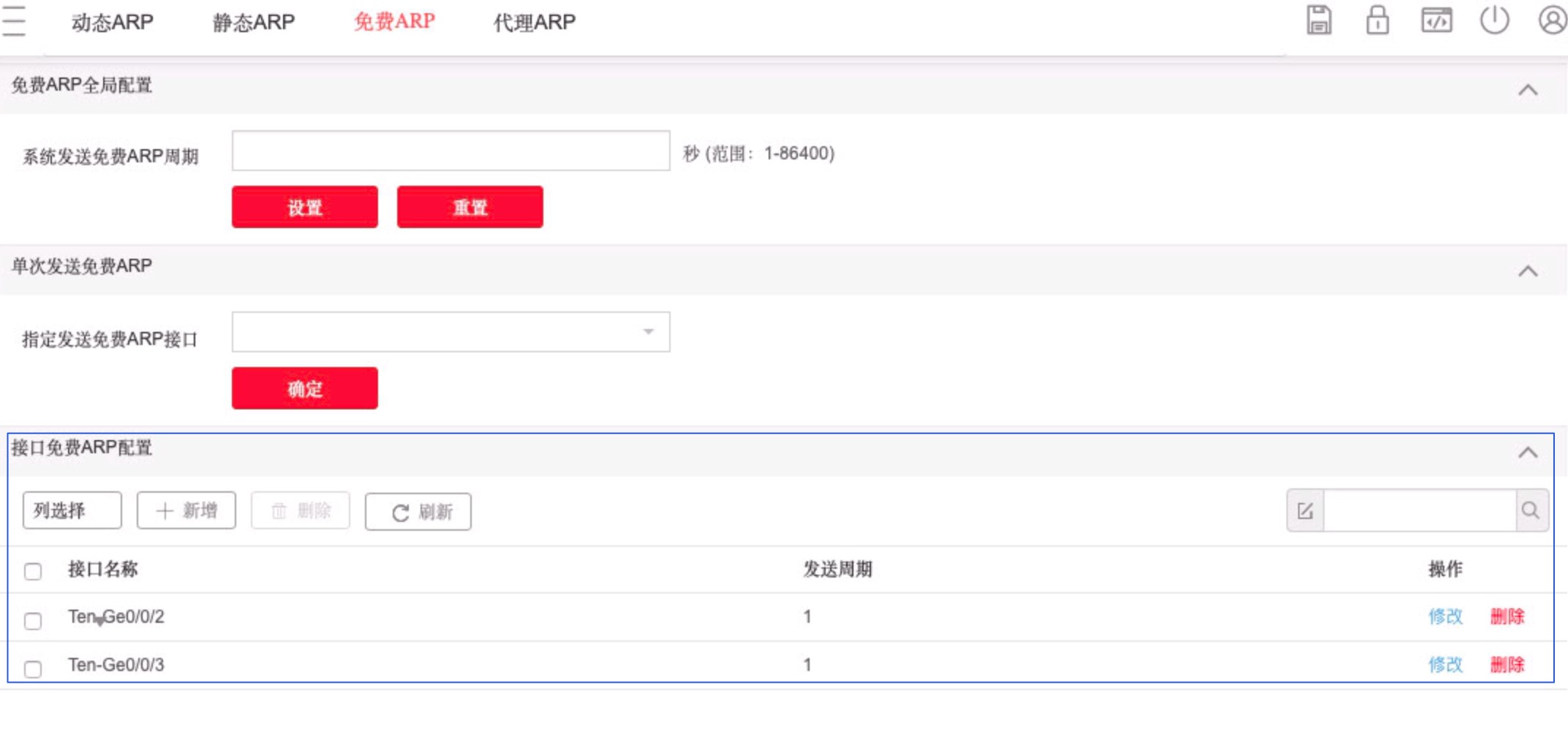

② 接口配置（方式二）

六方云工业防火墙可以指定接口配置，让某个或某几个接口周期性地发送免费ARP。

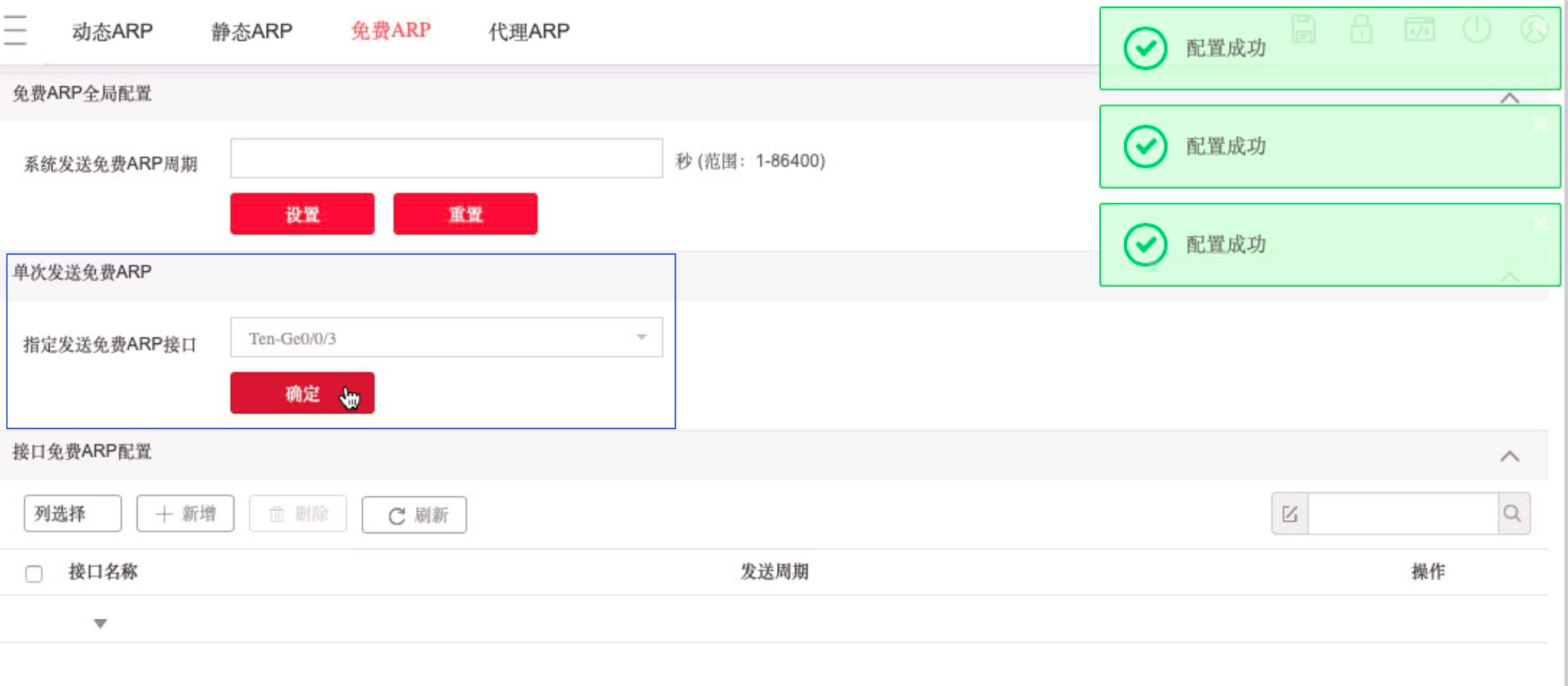

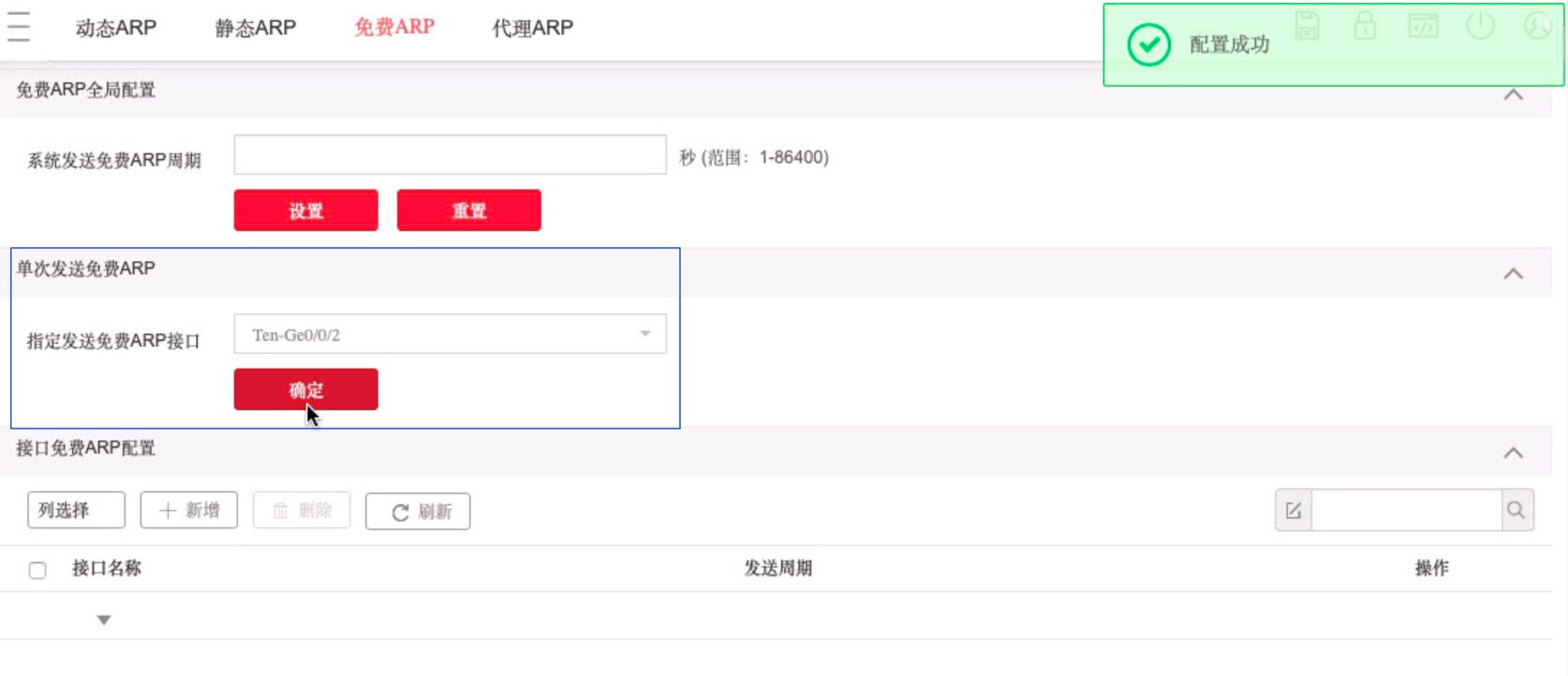

③ 单次发送免费ARP（方式三）

六方云工业防火墙可以即时发送免费ARP，点击一次确定可发送一次。

六方云工业防火墙可以即时发送免费ARP，点击多次确定可发送多次。

3、实现介绍

如果不配置免费ARP，防火墙在启动时也会发送一次免费ARP，包括路由器、交换机、主机都有这种行为，主要是用来检测IP地址冲突。实际工作中这一条消息有可能在网络中丢失，所以我们出现问题的时候，或为了保险起见可以手动配置免费ARP。

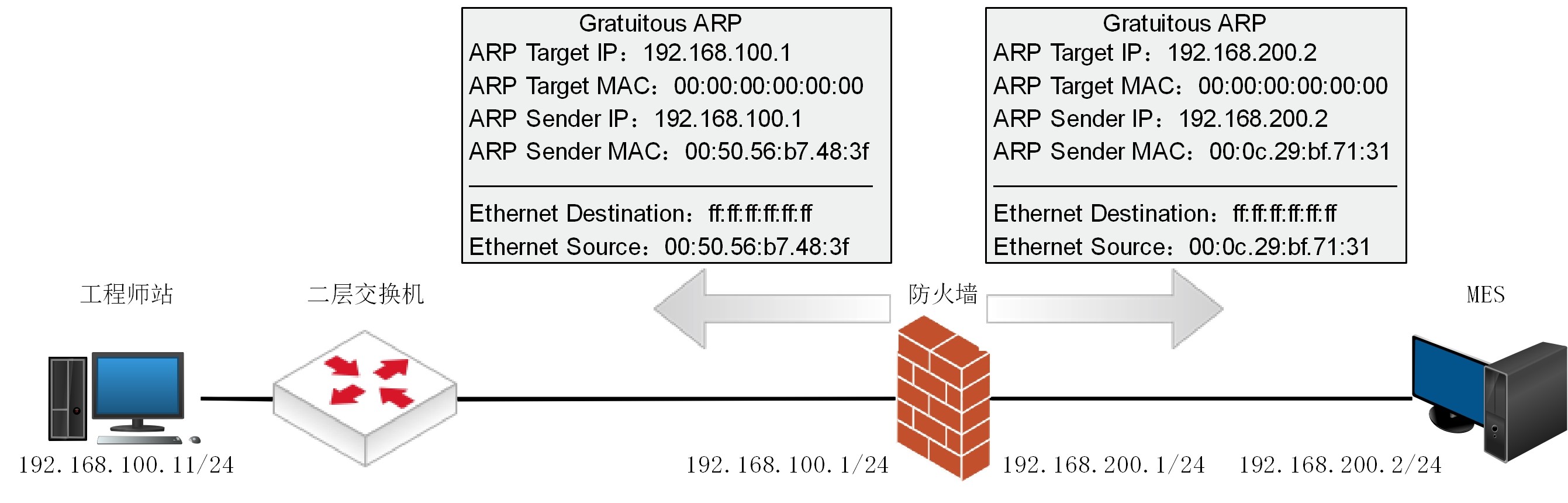

通过配置免费ARP，使防火墙主动发送Gratuitous ARP广播消息（源、目IP都是自己，源MAC是自己，目的MAC用0填充），来触发直连MES更新ARP表和二层交换机更新MAC地址表。先把底层（链路层）保持最新，再处理上层（网络层）就更稳妥了。

比如CISCO Router默认ARP表项老化时间为4h，CISCO Switch默认MAC表项老化时间为300s，通过免费ARP可以排除一部分老化时间的影响。

4、免费ARP有什么缺点？

因为局域网上一般没有安全的认证系统，所以任何主机都可以发送免费ARP广播，这样就容易出现 MAC地址欺骗。ARP实现机制只考虑业务的正常交互，对非正常交互或恶意行为不做验证，容易出现ARP欺骗、ARP缓冲区溢出攻击、ARP拒绝服务攻击等。

众所周知，在解决一个问题时，会引入一个新的机制，通常由于缺乏全面系统的考虑，没有对技术进行全方位的论证，导致某些技术存在一定缺陷，后续只有通过原技术打补丁或引入全新技术来规避。针对免费ARP的不足，一些厂商已经引入ACD机制，目前主要是在各厂商路由设备上实现，有兴趣的朋友可以搜索ACD或RFC5227。

04.

典型案例-场景二

1、任务说明

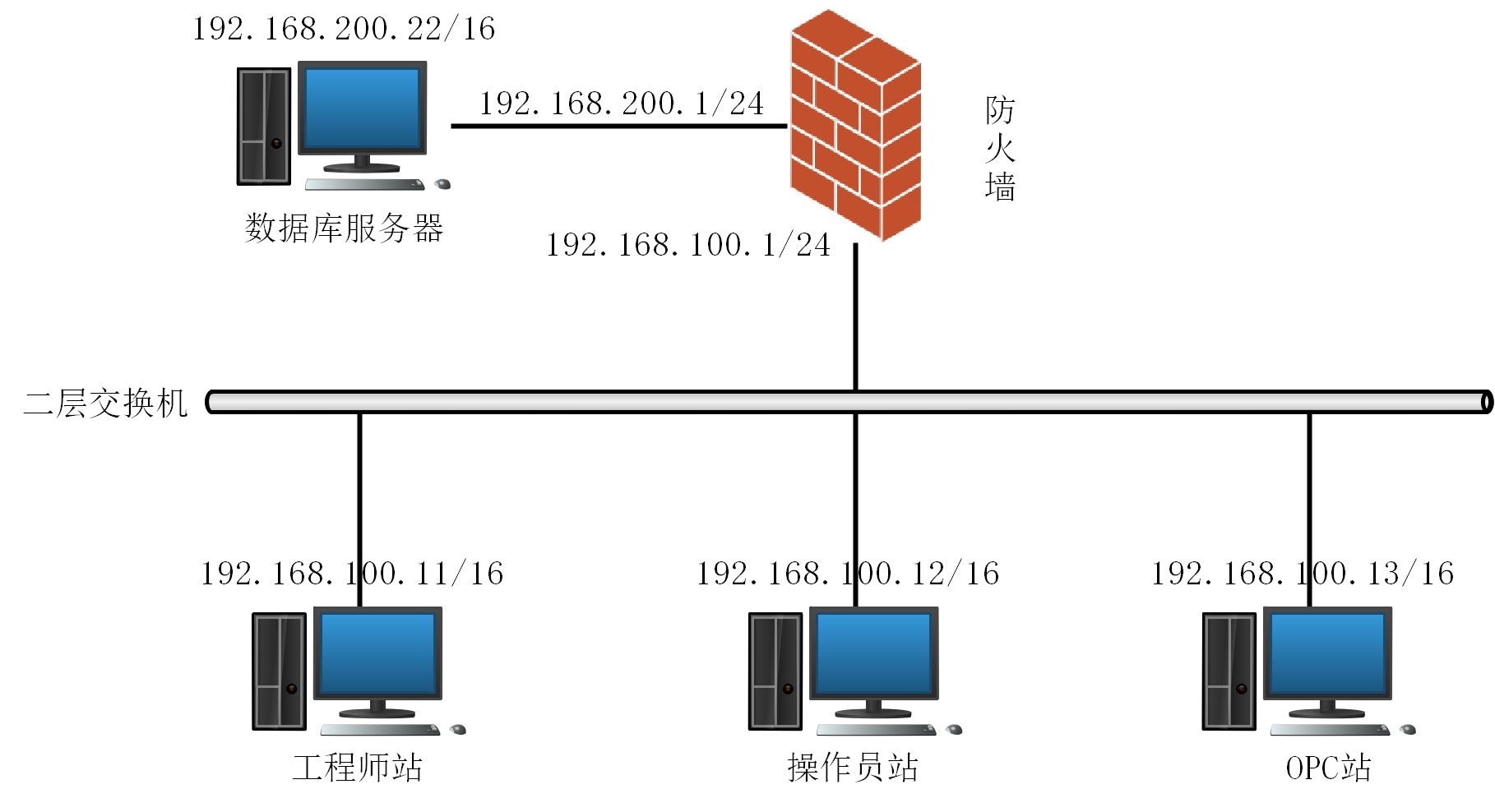

防火墙位置将192.168.0.0/16网段分割开来，在不修改原环境配置的情况下，实现操作员站与数据库服务器通信。

2、配置说明

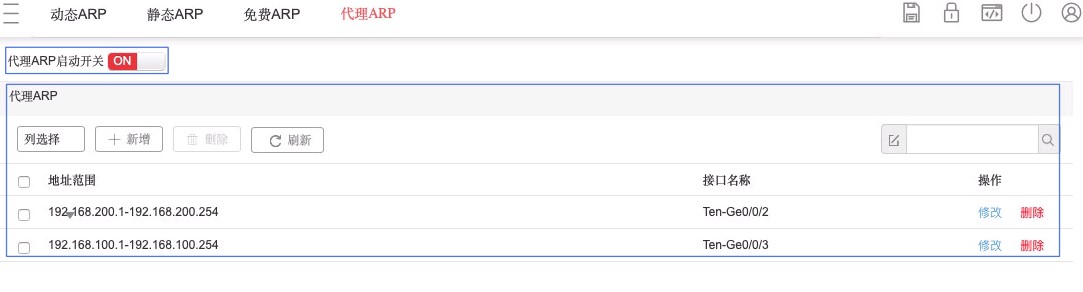

首先，需开启“代理ARP启动开关”。

然后，添加“代理ARP”条目，接口关联对端地址范围。

3、实现介绍

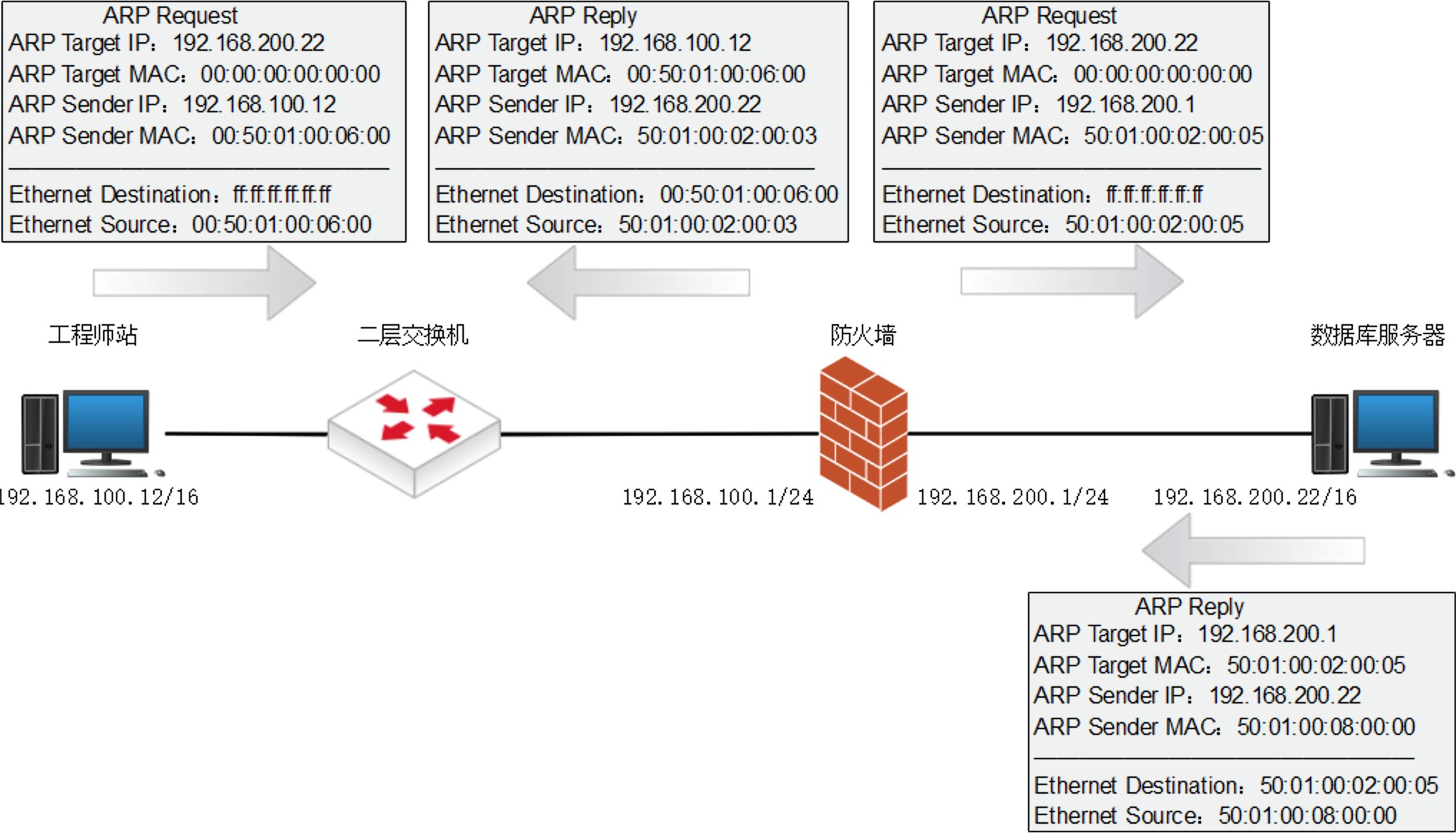

操作员站与数据库服务器属于同网段，由于被防火墙分割形成了不同的广播域，所以操作员站的ARP广播请求无法达到数据库服务器。需要防火墙配置Proxy ARP，然后防火墙用自己的MAC地址回应操作员站。防火墙再向数据库服务器发出ARP广播请求，请求获得数据库服务器的MAC地址，数据库服务器看到目的IP是自己，就会回复一个单播ARP响应。届时防火墙就作为代理来做中转工作。

4、如何判断网络中使用了代理ARP

① Linux可以查看ARP表，有多个IPv4地址动态映射到单一MAC地址。

[root@operator ~]# arp -a

? (192.168.200.22) at 50:01:00:02:00:03 [ether] on eth0

? (192.168.100 1) at 50:01:00:02:00:03 [ether] on eth0

② Windows可以查看ARP表，有多个IPv4地址动态映射到单一MAC地址。

C:\Users\database>arp -a

Interface: 192.168.200.22
Internet Address    Physical Address    Type

192.168.100.12    50-01-00-02-00-05    dynamic

192.168.200.1    50-01-00-02-00-05    dynamic

05.

典型案例-场景三

1、任务说明

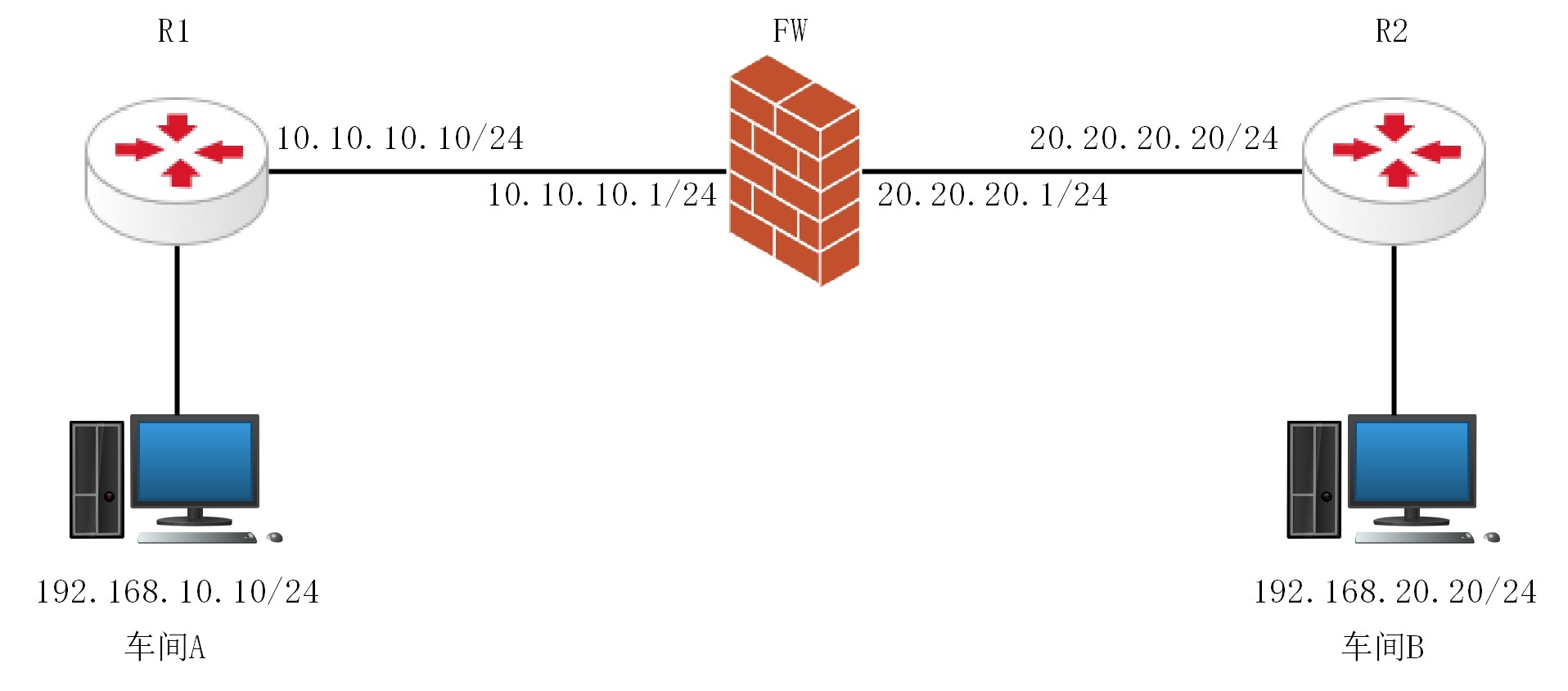

R1和R2的路由下一跳配置了出接口方式导致网络不通，在不改变原配置的情况下解决网络联通性。

2、配置说明

首先，需开启“代理ARP启动开关”。

然后，添加“代理ARP”条目，接口关联对端地址范围。

3、实现介绍

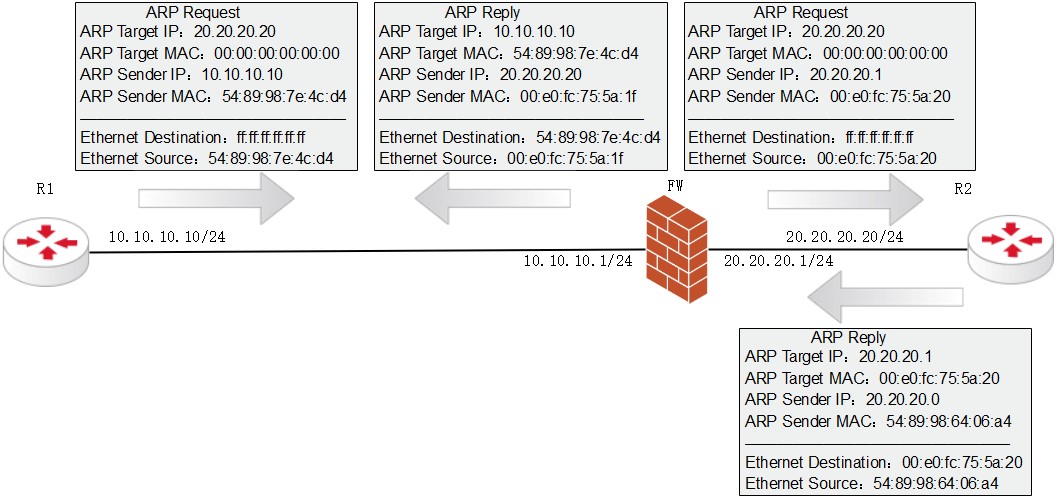

使用出接口会被识别为直连，去往20.20.20.0/24会找20.20.20.20的MAC地址，R1肯定找不到，因为FW分割了广播域，所以ARP广播请求无法穿越FW到R2。通过配置代理ARP，FW可以代为应答和转发，最终实现有效通信。

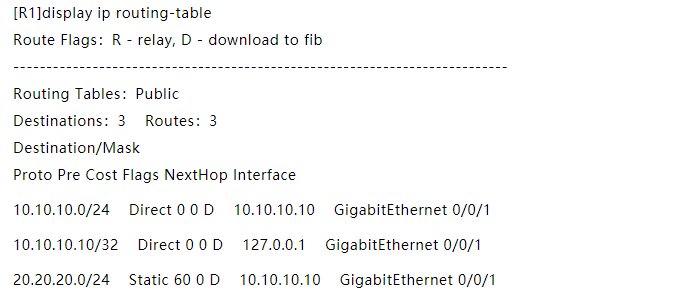

4、下一跳、出接口、出接口+下一跳有什么区别？

① 路由使用下一跳方式，路由器/防火墙会进行递归查询到达下一跳的路由，直到找到去往下一跳的出接口。

② 路由使用出接口方式，路由器/防火墙会认为是直连网络，也就是理解为了同网段，那就发送ARP广播请求目的IP的MAC地址，所以必须开Proxy ARP。

③ 路由使用出接口+下一跳方式，路由器/防火墙会进行递归查询到达下一跳的路由，直到找到去往下一跳的出接口。

④ 路由使用出接口+下一跳非直连方式，路由器/防火墙会认为下一跳设备与相关联出接口是直连，发送ARP广播请求远端的MAC地址，所以必须开Proxy ARP。
